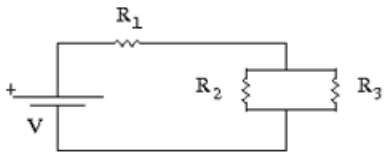

Os resistores R2 e R3 são ligados em paralelo e esta associação é ligada em série com o resistor R1, como mostra a Figura 6. A configuração final é ligada a uma pilha que fornece tensão V para o circuito. Considere a situação em que R1 = R2 =R3 = R.
Figura 6
Analise as proposições em relação à eletrodinâmica.
I. V1 = 2V2 e i1 = 2i2
II. V1 =3V3 e i1 = 3i3
III. i2 = i3 e V2 = 2V3
IV. a corrente elétrica total vale 2V/3R
V. a resistência elétrica total vale 3R/2
Assinale a alternativa correta.
