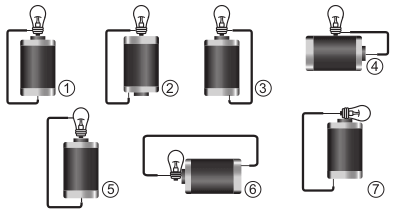

Um curioso estudante, empolgado com a aula de circuito elétrico que assistiu na escola, resolve desmontar sua lanterna. Utilizando-se da lâmpada e da pilha, retiradas do equipamento, e de um fio com as extremidades descascadas, faz as seguintes ligações com a intenção de acender a lâmpada:
GONÇALVES FILHO, A.; BAROLLI, E. Instalação Elétrica:
investigando e aprendendo. São Paulo:
Scipione, 1997 (adaptado).
Tendo por base os esquemas mostrados, em quais casos a lâmpada acendeu?
