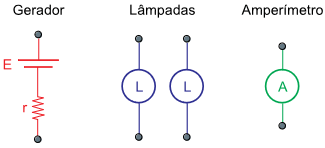

Um estudante tinha disponíveis um gerador elétrico de força eletromotriz E = 50 V e resistência interna r = 2 Ω, duas lâmpadas iguais com valores nominais (60 V – 100 W) e um amperímetro ideal, como representado na figura.
Com esses componentes, ele montou o seguinte circuito elétrico:
Considerando que as resistências dos fios de ligação e dos conectores utilizados sejam desprezíveis, o amperímetro desse circuito indicará o valor de
